Оптические покрытия.

«Абрис-Оптикс» предлагает следующие оптические покрытия:

• Стандартные покрытия на любые длины волн от 190 нм до 18 микрон;
• Индивидуально подобранные покрытия согласно требованиям заказчика: (оптимизация на заданную длину волны или диапазон длин волн, угол падения и поляризацию);


1. Просветляющие (антиотражающие) покрытия:

Обычно просветляющие покрытия наносятся на оптические элементы, требующие хорошего пропускания: линзы, окна, призмы.

В зависимости от используемого диапазона и приложения, «Абрис-Оптикс» предлагает покрытия на подложки из следующих материалов:

• УФ диапазон: КУ-1,CaF₂, MgF₂;
• видимый диапазон и ближний ИК диапазон: К8 и другие стекла, КУ-1, CaF₂;
• дальний ИК диапазон: CaF₂, BaF₂, Ge, ZnSe, GaAs, ZnS.

1.1. Широкополосные просветляющие покрытия

Среднее значение остаточного отражения R не превышает 0.5% на одну сторону элемента при нормальном угле падения для стандартных диапазонов:

• 300-400 нм
• 400-700 нм
• 600-900 нм
• 700-1100 нм
• По требованию заказчика можно оптимизировать параметры покрытия для заданного диапазона длин волн и угла падения.

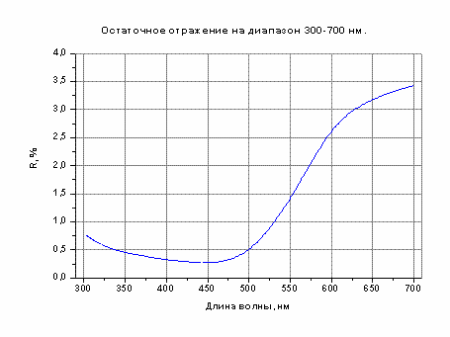

Пример. Просветляющее покрытие (материал элемента кварц КУ-1) на диапазон 300-700 нм.

1.2. Просветляющие покрытия на одну длину волны.

Абсолютное значение остаточного отражения R не превышает 0.25% на одну сторону элемента при нормальном угле падения для любой длины волны от 220 нм до 2100нм;

• По требованию заказчика можно оптимизировать параметры покрытия для заданного угла падения и поляризации.

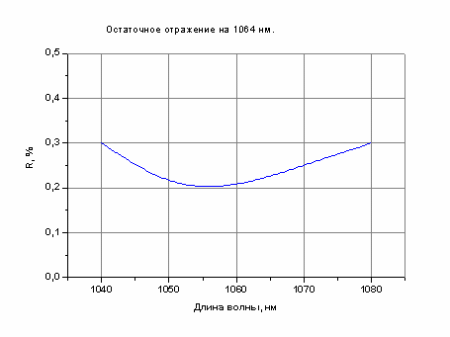

Пример. Просветляющее покрытие (материал элемента К8) на 1064 нм.

1.3. Просветляющие покрытия на две и три длины волны.

Можно оптимизировать параметры просветляющего покрытия на две и три длины волн. Примеры могут быть такие:

• R<0.25% на 355 нм и R<0.25% на 532 нм,
• R<0.25% на 532 нм и R<0.25% на 1064 нм,
• R<0.5% на 355 нм, R<0.5% на 532 нм и R<0.5% на 1064 нм.
• По требованию заказчика можно оптимизировать параметры покрытия для заданных длин волн, угла падения и поляризации.

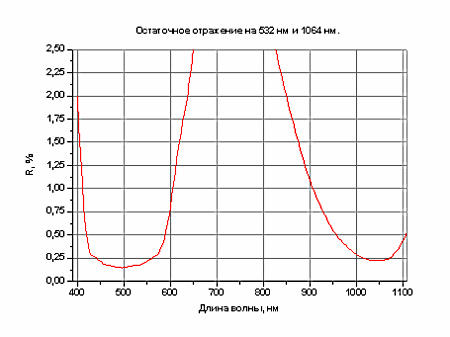

Пример. Просветляющее покрытие на две длины волны 532 и 1064 нм (материал элемента К8).

1.4 Просветляющие покрытия для инфракрасных материалов.

Примеры просветляющих покрытий в зависимости от используемой подложки и выбранного диапазона. В данном случае имеет смысл говорить о среднем пропускании всего элемента (толщина элемента 2 мм):

• Тсреднее>95% на 3-12 микрон (для ZnSe),
• Тсреднее>97% на 7-14 микрон (для ZnSe и Ge),
• Тсреднее>91% на 2-6 микрон (для Si).
• По требованию заказчика можно оптимизировать параметры покрытия для заданных длин волн.

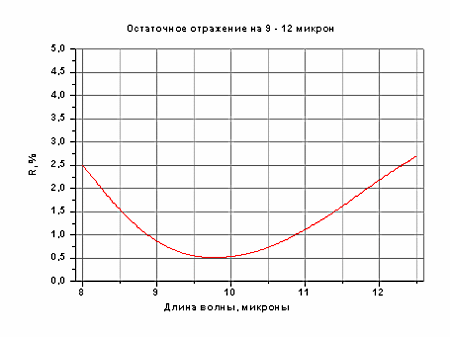

Пример. Просветляющее покрытие на диапазон 9– 12 микрон (для ZnSe).

2. Высокоотражающие (зеркальные) покрытия.

2.1. Металлические покрытия.

В отличие от диэлектрических покрытий, металлические покрытия мало зависят от угла падения луча и поляризации при том, что используются для широких диапазонов длин волн. Для защиты от механических повреждений часто на металлические покрытия наносят защитный диэлектрический слой. Также можно повысить отражение выбранных длин волн путем добавления диэлектрических слоев.

2.1.1. Алюминиевые покрытия.

Алюминий является самым доступным и простым металлическим покрытием и предпочтителен для УФ и видимой части спектра.

Примеры алюминиевого покрытия (при угле падения 0 градусов):

• стандартный алюминий с защитой 400-10 000 нм: Rсреднее>90%;
• УФ улучшенный алюминий 220-600 нм: Rсреднее>85%;
• улучшенный алюминий на видимый диапазон 400-700 нм: Rсреднее>92%;
• По требованию заказчика можно оптимизировать параметры покрытия для других заданных длин волн.

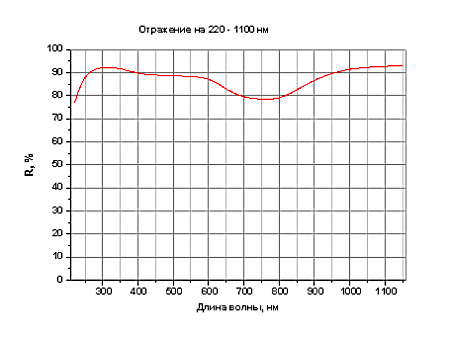

Пример. УФ улучшенный алюминий.

2.1.2. Серебряные покрытия.

Серебро обеспечивает наилучшее отражение в видимой части спектра.

Примеры серебряного покрытия (при угле падения 0 градусов):

• стандартное серебро с защитой 400-10 000 нм: Rсреднее>95%;
• улучшенное серебро на видимый диапазон 400-700 нм: Rсреднее>97%;
• По требованию заказчика можно оптимизировать параметры покрытия для других заданных длин волн.

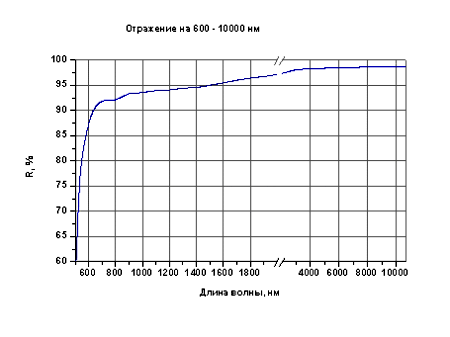

Пример. Стандартное серебряное покрытие.

2.1.3. Золотые покрытия.

Золото обеспечивает наилучшее отражение в инфракрасной части спектра.

Примеры золотого покрытия (при угле падения 0 градусов):

• стандартное золото с защитой 600-10 000 нм: Rсреднее>98%;
• золото без защиты 600-10000 нм: Rсреднее>98.4%;
• По требованию заказчика можно оптимизировать параметры покрытия для других заданных длин волн.

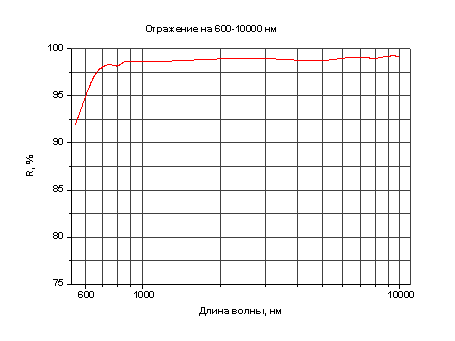

Пример. Стандартное золото с защитой.

2.2 Диэлектрические покрытия.

2.2.1. Широкополосные отражающие покрытия.

Примеры среднего значения остаточного отражения R в зависимости от диапазона длин волн (данные приведены для нормального падения луча):

• 350-450 нм, Rсреднее>99%
• 400-700 нм, R среднее>97%
• 700-900 нм, R среднее>99%
• По требованию заказчика можно оптимизировать параметры покрытия для заданного диапазона длин волн, угла падения и поляризации.

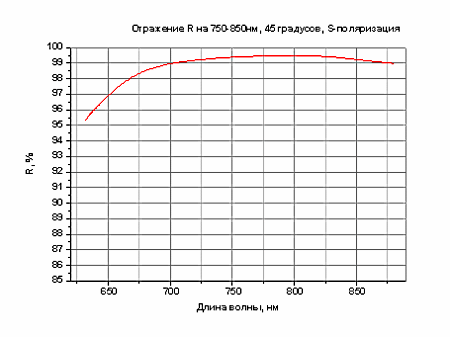

Пример. Отражающее покрытие (материал элемента К8) на 700 – 850 нм, угол падения 45 град, S-поляризация.

2.2.2. Отражающее покрытие на одну длину волны

Для любой длины волны от 200 нм до 2100нм:

• R>99.5% при угле падения 0 градусов и при угле падения 45 градусов S-поляризация
• R>99% при угле падения 45 градусов для Р-поляризации и при неполяризованном излучении

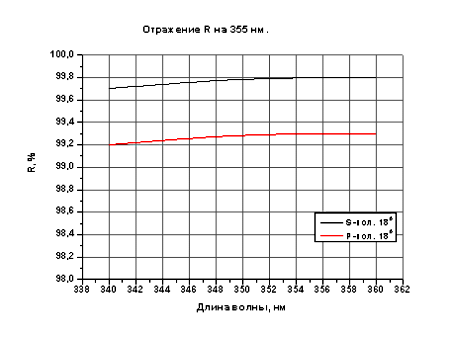

  Пример. Отражающее покрытие на 355 нм (материал элемента кварц КУ-1). Угол падения 18 градусов, S- и P-поляризации.



3. Светоделительные покрытия.

3.1. Широкополосные светоделительные покрытия.

Примеры светоделительного покрытия на две длины волны при угле падения 0 градусов :

• 400-700 нм: R=50% +/-8%;
• 700-900 нм: R=50% +/-6%.
На другой стороне обычно наносится просветляющее покрытие на тот же диапазон для уменьшения потерь.
• По требованию заказчика можно оптимизировать параметры покрытия для других заданных длин волн, угла падения и поляризации.



3.2. Светоделительные покрытия на одну длину волны.

Примеры стандартных покрытий (угол падения 0 градусов):

• 10% +/-2%
• 50% +/-5%
• 70% +/-4%
• 80%+/-3%
• 98%+/-1%


• На другой стороне обычно наносится просветляющее покрытие на ту же длину волны для уменьшения потерь.
• По требованию заказчика можно оптимизировать параметры покрытия для любой другой заданной длины волны, угла падения и поляризации.



4. Дихроичные покрытия.

Примеры дихроичного покрытия при угле падения 0 градусов

• R>99.5% на 1064 нм, T>92% на 532 нм;
• R>99.5% на 1064 нм, T>90% на 808 нм;
• На другой стороне обычно наносится просветляющее покрытие для уменьшения потерь.
• По требованию заказчика можно оптимизировать параметры покрытия для других заданных длин волн, угла падения и поляризации.

Пример. Дихроичное покрытие (материал элемента К8): R на 780 – 830нм, T на 1064 нм.
